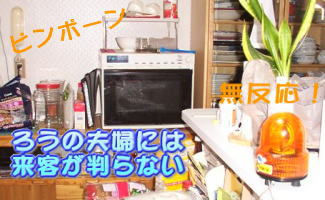

ミッション1 玄関の押しボタンか2つある家 |
|
|
↑来客はどちらを押してよいか判らない↑ |
↑カバーの為、来客ランプと判らない↑ |
来客ランプのボタンの表面は傷で汚れ、目立たない為にほとんどの場合インターホンを押されてしまう。
例え来客ランプのボタンが綺麗でも、来客はどちらを押したらよいか迷ってしまう。 |
|

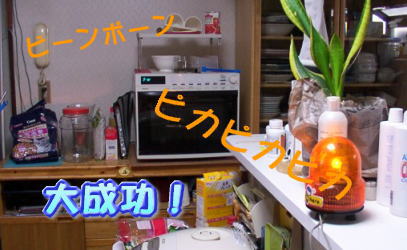

解決策
- 屋根付きの玄関なので、風雨に打たれるのもしれているので、来客ランプのボタンを覆っているカバーをカバーの無いパネルに取替え、ここにボタンの存在感を出す。
- ボタンスイッチを変更して1回路用から2回路用に変更する。
- インターホンのボタンをボンドで固定し、押せないようにする。
- インターホン内部のスイッチを切断し、配線を外部に出す。
- 2回路用のボタンに来客ランプとインターホンの回路をそれぞれ接続する。
|
|
費用 |
|
工事の難易度 |
簡単 |
2回路スイッチ |
750円 |
工事の為の
予備知識 |
インターホンの内部回路に手を加える為に回路図を読める程度の知識は必要 |
ステンレス螺子 |
80円 |
|
U端子 |
60円 |
2口用パネル |
120円 |
|
代替案

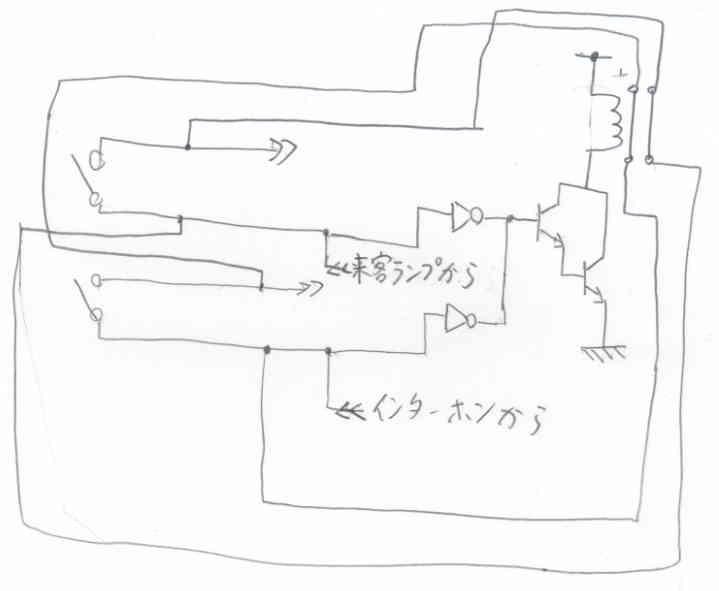

- 来客ランプもインターホンも制御線をショートさせて動作させるので、家の内部から電源を取り、半導体とリレーによりロジック回路を組み、来客ランプ用のボタンを押しても、インターホンのボタンを押しても、両方作動するようにする。
代替案による応用
- 来客ランプを応用して各種のお知らせが可能。 例:来客とFAX 等 組み合わせは無限
|
設計、製作、ぶす犬くーちゃん |
